Tomachie for KiCad
Một nút trong trình soạn thảo sơ đồ của KiCad gửi thiết kế của bạn đến Tomachie để phân tích thiết kế cho kiểm thử: chèn điểm kiểm tra, kiểm tra cấu trúc và đánh giá AI tùy chọn.
Tomachie được cài đặt ngay trong KiCad, thông qua Plugin and Content Manager của KiCad. Không có trình cài đặt nào cần tải về và chạy.
Yêu cầu: KiCad 10.0 trở lên, trên Windows hoặc Linux (KiCad của bản phân phối hoặc KiCad Flatpak từ Flathub).
Bước 1 — Bật API của KiCad

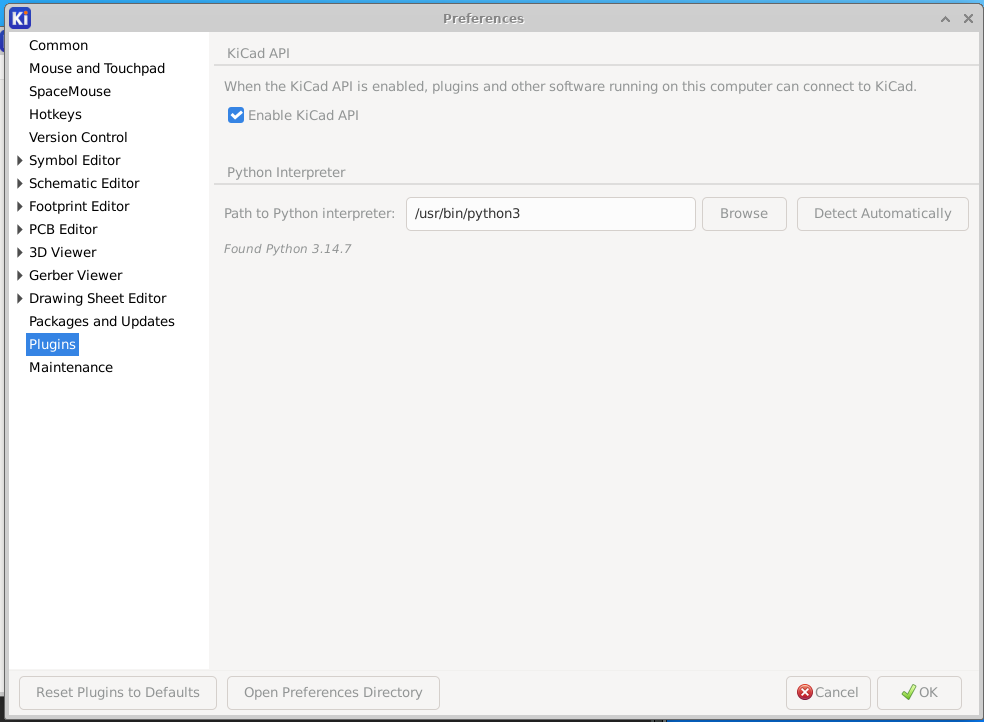

Trong KiCad: Preferences → Preferences… → Plugins → đánh dấu Enable KiCad API, rồi khởi động lại KiCad. Khi đã bật, KiCad hiển thị dòng Listening at ipc://…
Bước 2 — Tải gói plugin
Chọn hệ điều hành của bạn. Đây là các gói plugin KiCad: đừng giải nén, KiCad đọc tệp zip nguyên trạng.
Bước 3 — Cài đặt bằng KiCad

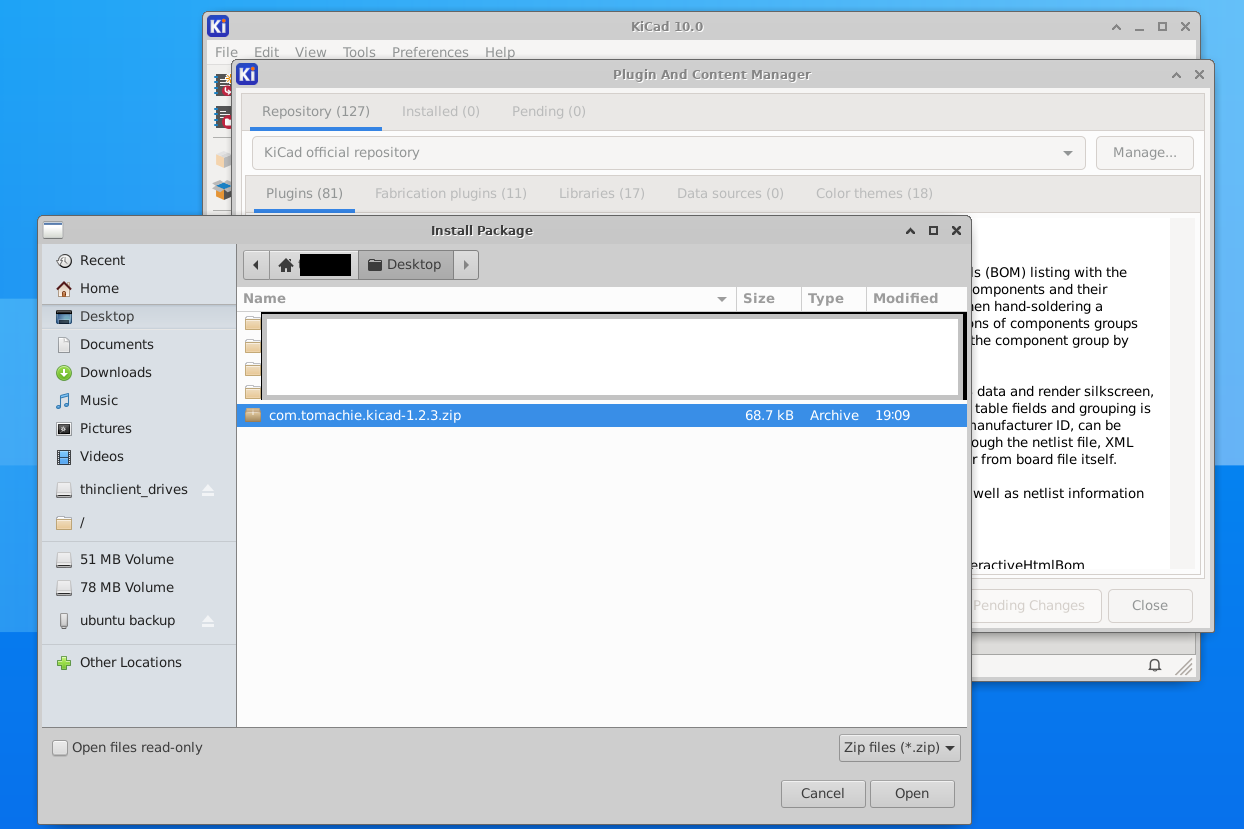

- Trong KiCad, mở Plugin and Content Manager.
- Nhấp Install from File… và chọn tệp zip đã tải.
- Khởi động lại KiCad.
Nút nằm ở đâu

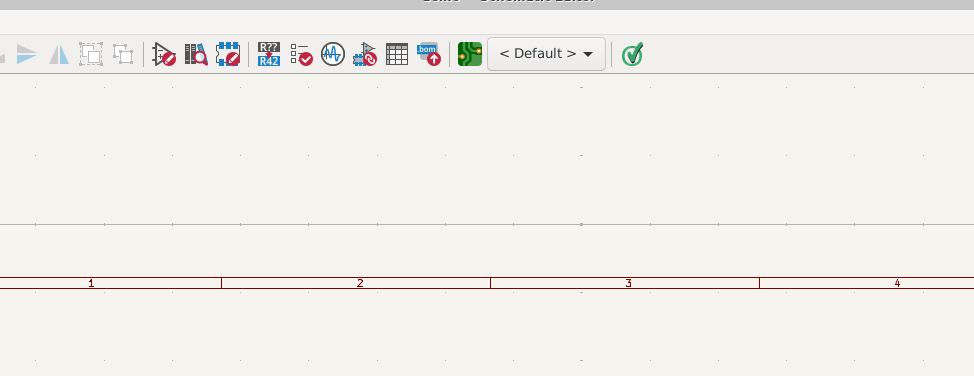

Mở một sơ đồ. Dấu kiểm Tomachie nằm ở đầu bên phải thanh công cụ trên cùng của trình soạn thảo sơ đồ, cùng với các nút plugin khác.
Để chuyển nó cạnh Electrical Rules Checker: Preferences → Preferences… → Schematic Editor → Toolbars, chọn Top main và kéo IPC/Scripting plugins đến vị trí bạn muốn. Không cần khởi động lại.
Lần chạy đầu tiên

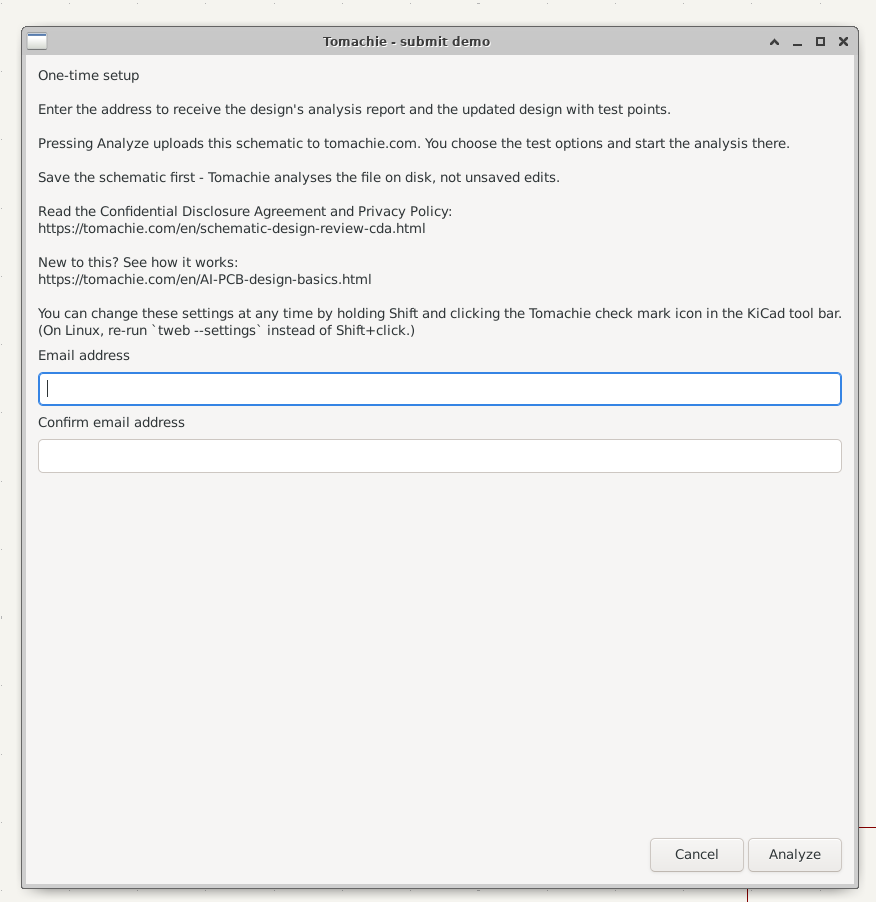

Lần đầu bạn nhấp vào nút, một hộp thoại thiết lập một lần, bằng ngôn ngữ hệ thống của bạn, sẽ hỏi địa chỉ email để gửi kết quả. Trên Windows, giữ Shift và nhấp vào nút để thay đổi sau này.
Trên Linux, KiCad không chuyển phím Shift cho plugin: để đổi địa chỉ, hãy chạy trong terminal lệnh mà hộp thoại thiết lập hiển thị.
Những gì được gửi
Chỉ các trang sơ đồ mà thiết kế của bạn tham chiếu (.kicad_sch), tệp dự án (.kicad_pro) và tệp quy tắc thiết kế (.kicad_dru) nếu có. Không bao giờ gửi layout PCB, tệp Gerber, mô hình 3D hay bất cứ thứ gì khác trong thư mục dự án.

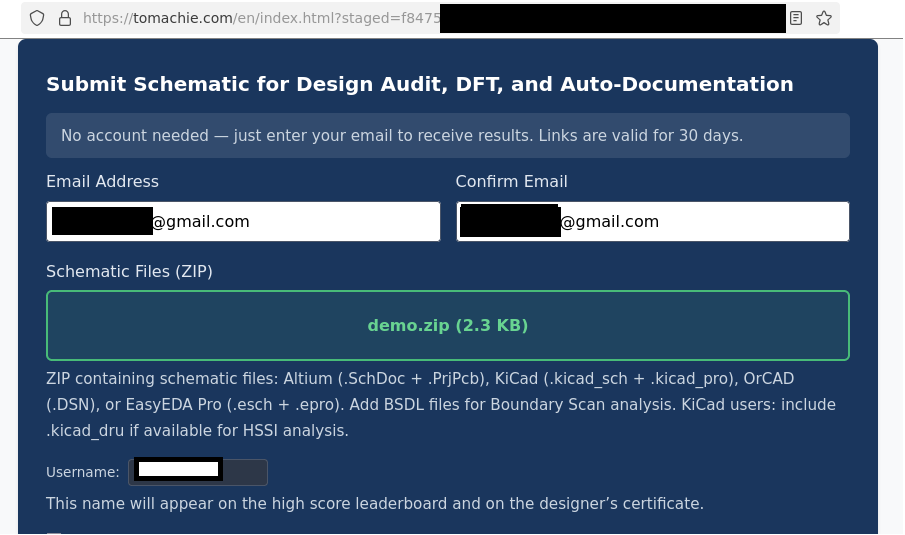

Không có gì được phân tích cho đến khi bạn nhấn Phân tích sơ đồ nguyên lý trên trang Tomachie mở trong trình duyệt. Nếu bạn đóng trang đó, tệp tải lên sẽ bị xóa sau hai giờ mà không ai xem.
Hãy lưu sơ đồ trước khi nhấp: plugin gửi những gì đã lưu trên đĩa.
Thỏa thuận bảo mật thông tin · Chính sách bảo mật
Linux, từng bước
Chụp trên Ubuntu với KiCad Flatpak. Các bước giống như trên; hãy cài gói dành cho Linux.
